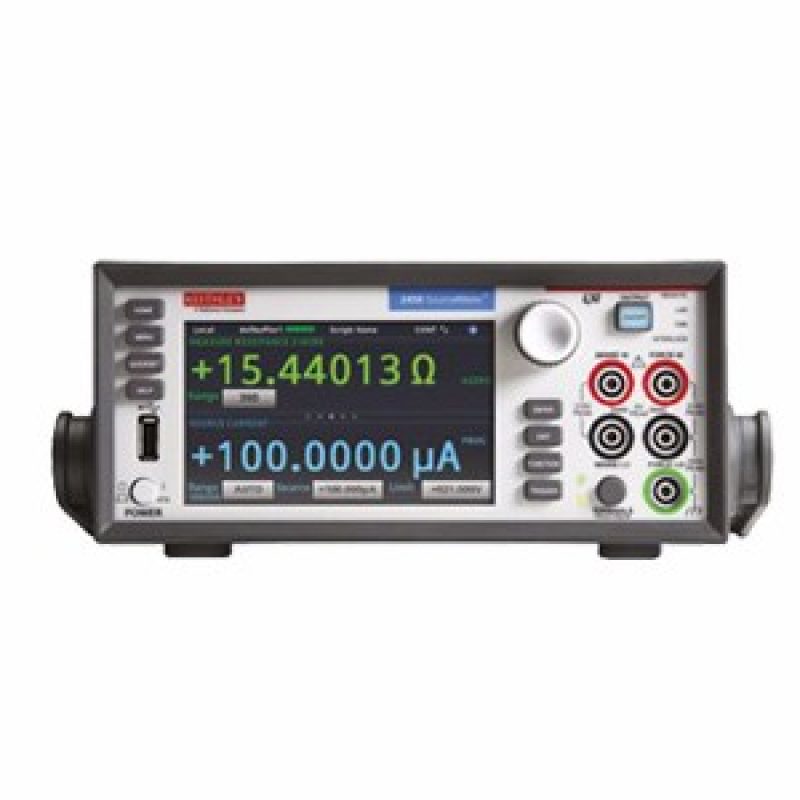

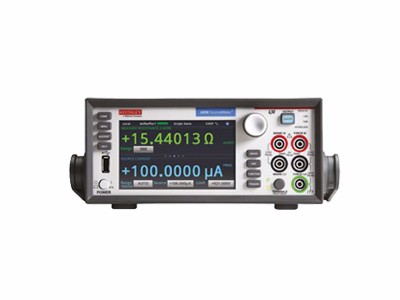

数字源表2400系列

泰克-吉时利数字源表2400系列

吉时利数字源表系列特别适用于需要精密电压源和电流源驱动，同时进行电流与电压测量的测试应用。所有源表都提供精密的电压和电流源测量能力。每个源表均由一个高稳定的直流源和一个真仪器级的5位半多功能表组成。该电源特性包括：低噪声，高精度和回读功能。万用表功能包括高重复性和低噪音。其结果形成了一个紧凑的单通道直流参数测试仪。在操作中，这些仪器可以作为一个电压源，电流源，电压表，电流表和欧姆表。通信、半导体、计算机、汽车与医疗行业的元件与模块制造商都将发现，数字源表对于各种特征分析与生产过程测试都极具实用价值。

2410型高压源表功率为20W，能够提供和测量从±5μV(源)和±1μV(测量)到±1100V的电压，及从±10pA到±1A的电流。由于具有较高的电压源范围，2410非常适合于电阻和电压系数测试、变阻器、高压二极管、开关、齐纳管、射频二极管和整流器的测试。2410在提供1100V电压的同时能够测量20mA的电流，具有精确测试所需的特殊分辨率。

2420型高压源表功率为60W，能够提供和测量从±5µV(源)和±1µV(测量)到±60V的电压，以及从±100pA到±3A的电流。2420的生产测试应用必须在较高电流情况下进行测试的电阻和电阻网络、热敏电阻、太阳能电池、普通电池。

2425型100W源表将2420的电压范围扩展到100V，在1A的电流范围内具有100W的测量功率。与2420型高压源表一样，2425也具有3A电流60W功率的测量能力。2425是针对中等功率器件(例如DC-DC转换器)、电源和其他需要60W和100W总直流功率元件的生产测试而设计的。

2400系列特点

2400系列提供宽动态范围：10pA至10A，1µV至1100V，20W至1000W

四象限工作

0.012%的精确度，51/2分辨率

可程控电流驱动和电压测量钳位的 6位线电阻测量

在4½数位时通过GPIB达1700读数/秒

内置快速失败/通过测试比较器

可选接触检查功能(-C机型)

数字I/O提供快速分选与机械手连接 GPIB，RS-232，和触发式连接面板
