信号发生器 AFG2000系列

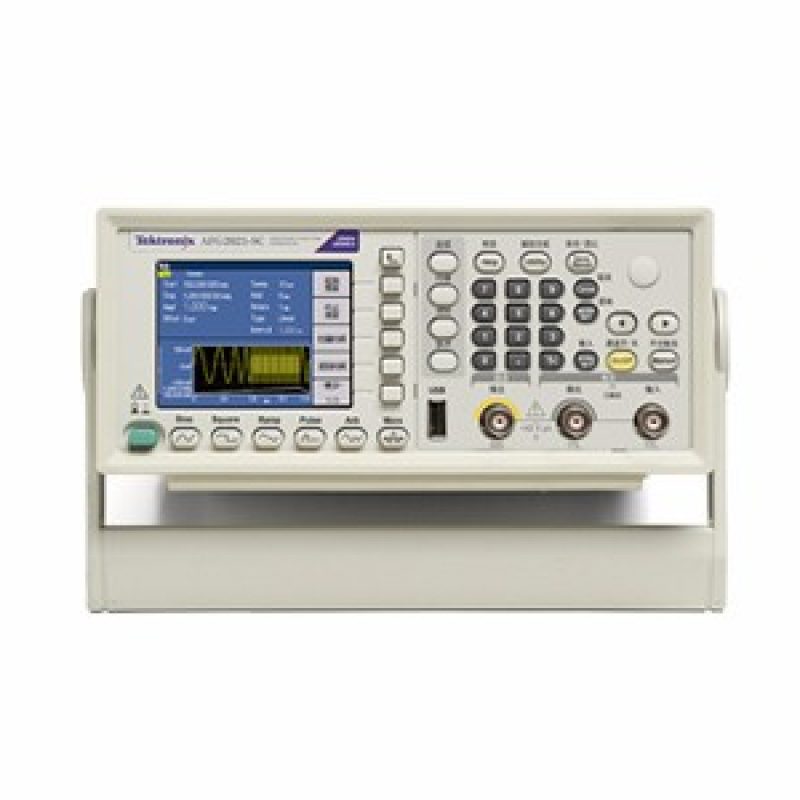

泰克信号发生器AFG2000系列

主要特点和优点：

• 20 MHz 正弦波、10 MHz 方波和脉冲波形，满足最常见的应用

• 250 MS/s 采样率和14 位垂直分辨率，可以创建高保真信号

• 创新的用户界面，直接进入常用功能和参数，缩短设置时间和评估时间

• 4 × 128 kS 内存及USB 存储扩展功能，提供充足的容量，定义复杂波形

• 标配USB远程控制端口和USB闪存端口，选配GPIB和LAN接口

• 内置调制模式、噪声发生器模式、突发模式和扫描模式，提高通用性

• 内置波形，迅速访问常用信号

• 3.5 英寸大型彩屏，同时显示图形和数字波形信息

• 以8 种语言提供菜单和联机帮助

• 2U 高度，半机架宽度，适合台式应用和机架安装应用

• ArbExpress 免费软件，波形编辑和下载异常简便

• SignalExpress 免费软件，把多台泰克台式仪器组合成低成本自动测试解决方案

完美的频率捷变性：

传统函数发生器使用模拟振荡器和信号调节创建输出信号。与此不同，泰克AFG2021则依托直接信号合成(DDS)技术。DDS技术采用单个时钟频率生成仪器量程内的任何频率，合成波形。DDS 结构提供了杰出的频率捷变性，可以对快速频率和相位变化编程，特别适合测试无线电和卫星系统组件、放大器和滤波器。

ArbExpress 软件：

通过ArbExpress 软件，您可以迅速创建波形，然后把波形传送到AFG2021 上，满足定制激励要求。ArbExpress 支持通过USB、GPIB 或LAN 直接连接泰克示波器和AFG。通过这一软件，您可以把示波器捕获的实际环境信号导入PC，然后编辑信号，把信号下载到AFG，复现捕获的波形。这尤其适合汽车、 医疗、工业等重建传感器输出对分析设计完整性异常关键的应用。

SignalExpress 提高工作效率：

每台AFG2021标配免费的泰克版National Instrument LabVIEW SignalExpress 软件，支持基本仪器控制、数据记录和分析。SignalExpress 支持多种泰克台式仪器，可以连接整个测试平台。然后，您可以从一个直观的软件界面中访问每台仪器，自动进行要求多台仪器的复杂测量，在更长的时间内记录数据，对来自多台仪器的数据实现时间相关，简便地捕获和分析测量结果，而且这一切都从PC 上完成。只有泰克提供了由多台智能仪器组成的连通测试平台，简化和加快复杂设计的 调试过程。

连接能力：

通过使用前面板上的USB主控端口，您可以把定制波形或仪器设置保存到U 盘中。您只需把U 盘插回USB 主控端口，就可以简便地重新装载数据。USB设备端口和选配的GPIB/LAN端口提供了多种连接方式，可以把AFG2021连接到PC上，下载波形，进行远程控制。
