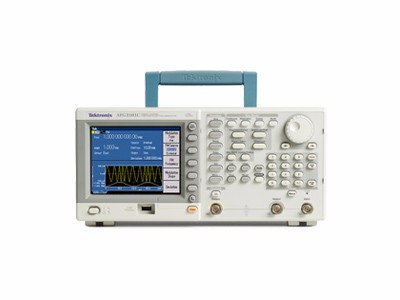

信号发生器 AFG3000C系列
在线咨询泰克信号发生器AFG3000C系列
| 主要特点和优点 | |||||
| 10MHz、25MHz、50MHz、100MHz或240MHz正弦波形
14位，250MS/s，1GS/s或2GS/s任意波形 高达20Vp-p的幅度，50欧姆负荷 5.6 英寸彩色TFT LCD 显示器，使您对设置和波形树立全部信心 多语言和直观操作，节约设置时间 脉冲波形边沿时间可变 AM，FM，PM，FSK，PWM 扫频和突发 双通道型号，节约成本和工作台空间 前面板上的USB连接器，把波形存储到存储设备上 USB、GPIB和LAN LabVIEW和LabWindows/IVI-C驱动程序 | |||||
| AFG3000C系列指标 | |||||
| 型号 | AFG3011C | AFG3021C | AFG3051C | AFG3101C | AFG3251C |
| AFG3022C | AFG3052C | AFG3102C | AFG3252C | ||
| 通道数 | 1 | 1 | 1 | 1 | 1 |
| 2 | 2 | 2 | 2 | ||
| 波形 | 正弦波，方波，脉冲波，锯齿波，三角波，Sin(x)/x，指数增长和衰减，高斯，洛仑兹 | ||||
| 半正弦，直流，噪声 | |||||
| 正弦波 | 1µHz～10MHz | 1µHz～25MHz | 1µHz～50MHz | 1µHz～100MHz | 1µHz～240MHz |
| 突发模式下的正弦波 | 1µHz～5MHz | 1µHz～12.5MHz | 1µHz～25MHz | 1µHz～50MHz | 1µHz～120MHz |
| 有效最大频率输出 | 10MHz | 25MHz | 50MHz | 100MHz | 240MHz |
| 方波 | 1µHz～5MHz | 1µHz～12.5MHz | 1µHz～40MHz | 1µHz～50MHz | 1µHz～120MHz |
| 锯齿波 | 1µHz～100kHz | 1µHz～500kHz | 1µHz～800kHz | 1µHz～1MHz | 1µHz～2.4MHz |
| 脉冲波 | 1mHz～5MHz | 1mHz～25MHz | 1mHz～40MHz | 1mHz～50MHz | 1mHz～120MHz |
| 其它波形 | 1µHz～100kHz | 1µHz～500kHz | 1µHz～800kHz | 1µHz～1MHz | 1µHz～2.4MHz |
| 噪声带宽(-3dB) | 10MHz | 25MHz | 50MHz | 100MHz | 240MHz |
| 噪声类型 | 白噪声 | ||||
| DC(50欧姆阻抗) | -10V～+10V | -5V～+5V | -5V～+5V | -5V～+5V | -2.5V～+2.5V |
| 任意波 | 1mHz～5MHz | 1mHz～12.5MHz | 1mHz～25MHz | 1mHz～50MHz | 1mHz～120MHz |
| 突发模式下的任意波 | 1mHz～2.5MHz | 1mHz～6.25MHz | 1mHz～12.5MHz | 1mHz～25MHz | 1mHz～60MHz |
| 有效模拟带宽(-3dB) | 8MHz | 34MHz | 70MHz | 100MHz | 225MHz |
| 存储器：采样率 | 2～128K： | 2～128K： | 2～16K： | 2～16K： | 2～16K： |
| 250MS/s | 250MS/s | 1GS/s | 1GS/s | 2GS/s | |
| 16K～128K： | 16K～128K： | 16K～128K： | |||
| 250MS/s | 250MS/s | 250MS/s | |||
| 垂直分辨率 | 14位 | ||||
| 调制 | AM/FM/PM/FSK/PWM | ||||
| 其它输出模式 | 扫描（线性，对数），脉冲组（触发器，截止） | ||||
| 外部参考 | 输入/输出 | 仅输入 | 输入/输出 | 输入/输出 | 输入/输出 |
| 接口 | USB，LAN，GPIB | ||||
| 包装信息 | |||||
| 包括：快速入门用户手册，电源线，USB电缆，技术数据和性能检验手册光盘，程序员手册，服务手册，LabView和
IVE驱动程序，ArbExpress软件光盘，NIST可溯源校准证明，三年保修(含部件和人工费用) |
|||||
