数字示波器MDO3000系列

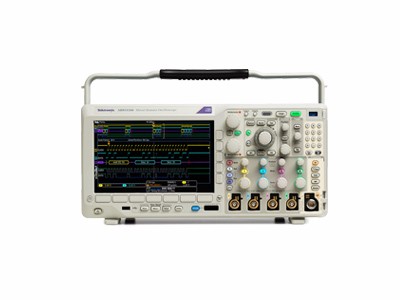

在线咨询泰克混合域示波器MDO3000系列
| 当今集成设计需要集成度与之相当的示波器，如 MDO3000 混合域示波器 (MDO) 系列。 这是一种 6合1示波器之集大成者，集成了一台频谱分析仪、一台任意函数发生器、一台逻辑分析仪、一台协议分析仪和一台数
字电压表/ 计数器。MDO3000系列可以全面定制及全面升级， 您可以现在或在以后需要时增加仪器和性能。 | |||||
| 主要性能指标 | |||||
| 示波器 | |||||
| 分为2条模拟通道和4条模拟通道两种型号1GHz、500MHz、350MHz、200MHz和100MHz
带宽可以升级（高达1GHz） 高达5GS/s的采样率 所有通道上10M点的记录长度 >280,000wfm/s 的最大波形捕获速率 标配无源电压探头，3.9pF 电容负载，1GHz 、500MHz或 250MHz模拟带宽 | |||||
| 频谱分析仪 | |||||
| 频率范围
标配：9kHz–示波器带宽 选配：9kHz–3GHz 超宽捕获带宽，高达3GHz | |||||
| 任意函数发生器（选配） | |||||
| 13种预先定义的波形类型
50MHz波形生成功能 128k任意波形发生器记录长度 250MS/s任意波形发生器采样率 | |||||
| 逻辑分析仪（选配） | |||||
| 16 条数字通道
所有通道上10M点记录长度 121.2ps定时分辨率 | |||||
| 协议分析仪（选配） | |||||
| 支持 I2C、SPI、RS-232/422/485/UART、USB 2.0、CAN、LIN、FlexRay、MIL-STD-1553 和音频标准等串行总线 | |||||
| 数字电压表（产品注册后免费提供） | |||||
| 4位 AC RMS、DC 和 AC+DC RMS 电压测量
5位频率测量 | |||||
| 主要技术指标 | |||||
| 项目/型号 | MDO3012/ | MDO3022/ | MDO3032/ | MDO3052/ | MDO3102/ |
| MDO3014 | MDO3024 | MDO3034 | MDO3054 | MDO3104 | |
| 模拟通道 | 2或4 | 2或4 | 2或4 | 2或4 | 2或4 |
| 模拟通道带宽 | 100MHz | 200MHz | 350MHz | 500MHz | 1GHz |
| 上升时间 | 4 ns | 2 ns | 1.14 ns | 800 ps | 400 ps |
| (10mV/格,50Ω) | |||||
| 采样率 | 2.5GS/s | 2.5GS/s | 2.5GS/s | 2.5GS/s | 5GS/s |
| 记录长度 | 10M | 10M | 10M | 10M | 10M |
| MDO3MSO选件通道 | 16 | 16 | 16 | 16 | 16 |
| MDO3AFG选件通道 | 1 | 1 | 1 | 1 | 1 |
| 频谱分析仪通道 | 1 | 1 | 1 | 1 | 1 |
| 标配频谱分析仪 | 9kHz-100MHz | 9kHz-200MHz | 9kHz-350MHz | 9kHz-500MHz | 9kHz-1GHz |
| MDO3SA选件 | 9kHz-3GHz | 9kHz-3GHz | 9kHz-3GHz | 9kHz-3GHz | 9kHz-3GHz |
| 标配附件 | |||||
| 100MHz、200MHz 型号TPP0250，250MHz 带宽，10X，3.9pF
