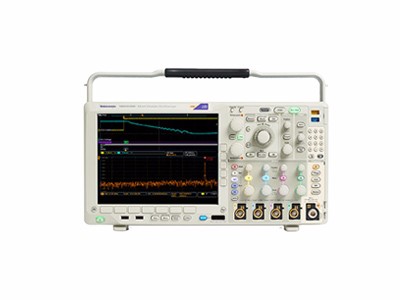

数字示波器MDO4000C系列
在线咨询泰克混合域示波器MDO4000系列
| 4条模拟通道
500MHz或1GHz带宽型号 16条数字通道 MagniVu高速采集技术，提供了60.6ps的精细定时分辨率 1条RF通道 50kHz～3GHz或50kHz～6GHz频率范围 ≥1GHz的超宽捕获带宽 标配无源电压探头，3.9pF电容负荷和500MHz或1GHz模拟带宽 | ||||
| 混合域分析 | ||||
| 在一台仪器中以时间相关方式采集模拟信号、数字信号和RF信号
Wave Inspector旋钮，可以从时域和频域中简便地浏览时间相关数据 从RF输入中导出幅度、频率和相位随时间变化波形 可以选择频谱时间，发现和分析RF 频谱怎样随时间变化甚至在停止采集时 | ||||
| 频谱分析 | ||||
| 专用前面板旋钮，用于经常执行的任务
自动峰值标记，识别频谱峰值的频率和幅度 手动标记，实现非峰值测量 轨迹类型包括：正常轨迹，平均轨迹，最大保持轨迹，最小保持轨迹 检测类型包括：+Peak，-Peak，平均值，样点 频谱瀑布图显示，简便地观察和了解缓慢变化的RF现象 自动测量包括：通道功率，邻道功率比(ACPR)，占用带宽(OBW) 触发RF 功率电平 触发频谱分析或自由运行频谱分析 | ||||
| 连接能力 | ||||
| 前后面板各两个USB 2.0主控端口，迅速简便地存储数据、打印及连接USB 键盘
后面板USB 2.0设备端口，简便地连接电脑或直接打印到PictBridge兼容打印机上 集成10/100/1000BASE-T 以太网端口，实现联网。视频输出端口，把示波器画面导出到监视器 或投影仪上 | ||||
| 选配应用支持 | ||||
| 高级RF 触发
电源分析 极限和模板测试 HDTV 和自定义视频分析 | ||||
| 主要指标 | ||||
| 型号 | MDO4054C | MDO4104C | MDO4054C | MDO4104C |
| 模拟通道 | 4 | 4 | 4 | 4 |
| 带宽 | 500MHz | 1GHz | 500MHz | 1GHz |
| 最大记录长度 | 20M | |||
| 采样率(1-2通道) | 2.5GS/s | 5GS/s | 2.5GS/s | 5GS/s |
| 采样率(3-4通道) | 2.5GS/s | |||
| 数字通道 | 16 | |||
| 最大采样率(主时基) | 500MS/s(2ns分辨率) | |||
| 最大记录长度(主时基) | 20M | |||
| 最大采样率(MagniVu) | 16.5GS/s(60.6ps分辨率) | |||
| RF通道 | 1 | |||
| 频率范围 | 50kHz～3GHz | 50kHz～3GHz | 50kHz～6GHz | 50kHz～6GHz |
| 实时捕获带宽 | ≥1GHz | |||
| 跨度 | 1kHz～3/6GHz，1-2-5顺序 | |||
| 解析带宽 | 20Hz～10MHz，1-2-3-5顺序 | |||
| 参考电平 | -140dBm～+30dBm，5dBm步长 | |||
| 订货信息 | ||||
| MDO4054-3：4条500MHz模拟通道，16条数字通道，1个3GHz RF输入
MDO4054-6：4条500MHz模拟通道，16条数字通道，1个6GHz RF输入 MDO4104-3：4条1GHz模拟通道，16条数字通道，1个3GHz RF输入 MDO4104-6：4条1GHz模拟通道，16条数字通道，1个6GHz RF输入 | ||||
| 标准配置 | ||||
| 每条模拟通道一只无源电压探头(500MHz型号：TPP0500 500MHz，10X，3.9pF；1GHz型号：TPP1000 1GHz，10X，
3.9pF)，P6616 16通道逻辑探头，逻辑探头配套工具箱(020-2662-xx)，前面保护罩(200-5130-xx)，N到BNC适配 器(103-0045-00)，用户手册(071-2918-xx)，文档资料光盘(063-4367-xx)，OpenChoice Desktop软件，NI LabVIEW SignalExpress泰克版软件，可溯源美国国家计量学会和ISO9001质量体系认证的校准证明，电源线，附 件包(016-2030-xx)，三年保修。在订货时请指明电源插头和手册语言版本。 |
||||
